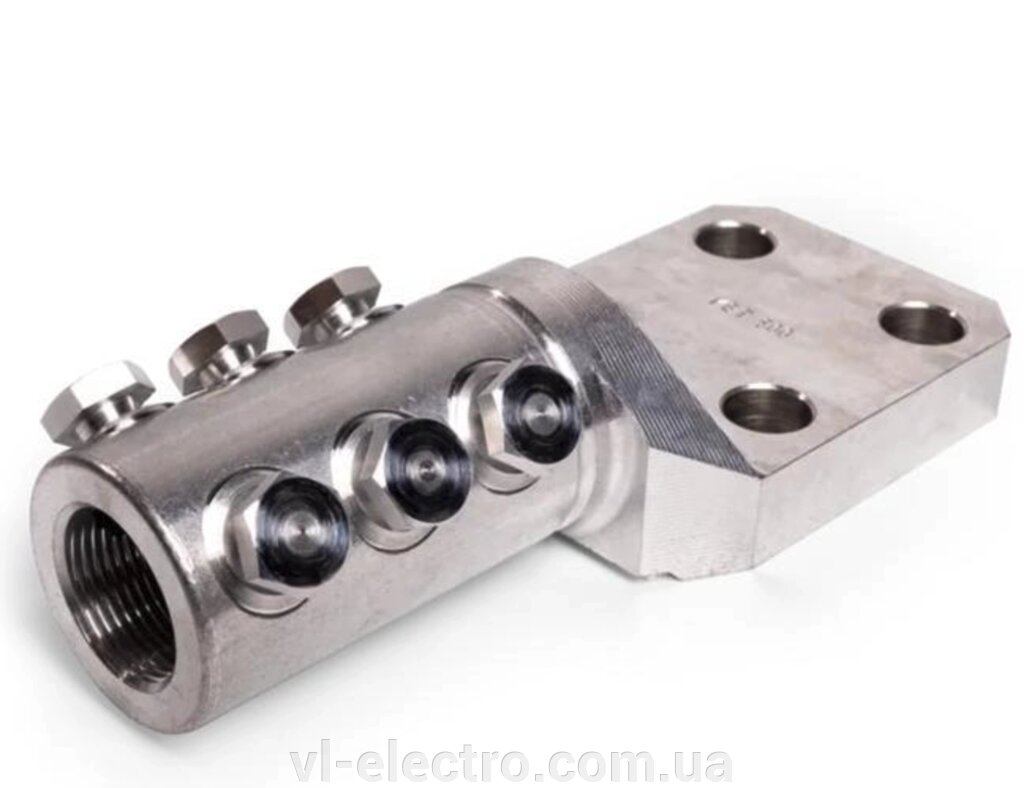

Наконечник болтовой 4НБТ-400 (КВТ)

Наконечники болтовые 4НБТ-400 КВТ для электротранспорта

тип: НБТ

(ТУ 3449-009-97284872-2006)

Описание и характеристики

• Предназначены для оконцевания одножильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией на постоянное и переменное напряжение для стационарной прокладки в тяговых сетях электротранспорта
• Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
• Специальная конструкция лопатки с четырьмя крепежными отверстиями обеспечивает высокое прижимное усилие и минимальное контактное сопротивление при монтаже на распределительном устройстве
• Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
• Рабочее напряжение: до 1 кВ включительно
• Материал корпуса и болтов: специальный алюминиевый сплав
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой
• Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
• На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Инструмент для монтажа: набор НМБ-6
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
